家庭用ルータを業務用のYAMAHA RTX1200に置き換えて快適生活！

Table of contents

概要
状態
設置した状態
RTX1200の設定
結果
今後
追記
後継機

概要

ルータをBuffaloのWiFiルータからRTX1200に置き換えました。（定価 125,000円（税抜き））
- 今は中古5,000円ぐらいで買えます
- もともと、WiFiルーターは1，2ヶ月に1回、勝手に再起動して接続が切れるときがあります。今まで10台くらいいろいろなメーカーのルータを使ってきたけどどこも同じ。もう、家庭用ルーターには耐えられない！
さすが、Gbps対応なので、ポテンシャルが高いですね。
自分のOUTのグローバルIPのルーティングもしてくれるから楽。
- 同じLAN内で、外向きのDNSサーバを運用していると、Buffaloのルータがルーティングしてくれなくて、不便でした。（＝LANから自分の外側のグローバルIPアドレスのルーティングが行われない）

中小規模のネットワークに最適なギガアクセスVPNルーターです。ギガビットイーサネットインタフェース(10BASE-T/100BASE-TX/1000BASE-T)を合計10ポート備え、スループット値は最大1Gbit/s、VPNスループット値...

状態

PPPoEの設定、自宅サーバを公開するための静的NATの設定をしただけです。
まだまだ余裕な感じです。

設置した状態

玄関にある、ねじドメされている分電盤に放り込んでます。

RTX1200の設定

今のところの設定内容は以下のようになってます。
秘密の情報はxxxxxでマスクしてあります。
ポート開放（静的NAT）は、フィルタの解放と連動していないので、手動でやる必要があります。
- たまに、静的NATだけの説明しか書いていない場合がありますが。

# RTX1200 Rev.10.01.65 (Tue Oct 13 12:23:48 2015)
# MAC Address : 00:a0:de:68:90:0c, 00:a0:de:68:90:0d, 00:a0:de:68:90:0e
# Memory 128Mbytes, 3LAN, 1BRI
# main:  RTX1200 ver=c0 serial=D2F004125 MAC-Address=00:a0:de:68:90:0c MAC-Address=00:a0:de:68:90:0d MAC-Address=00:a0:de:68:90:0e
# Reporting Date: Dec 21 01:04:29 2015
ip route default gateway pp 1 filter 500000 gateway dhcp lan3
ip keepalive 1 icmp-echo 10 5 dhcp lan3
ip lan1 address 192.168.1.1/24
ip lan1 secure filter in 100000 100001 100002 100003 100004 100005 100006 100007 100099
ip lan2 secure filter in 102003 102020 102021 102022 102023 102024 102025 102030 102032
ip lan2 secure filter out 102013 102020 102021 102022 102023 102024 102025 102026 102027 102099 dynamic 102080 102081 102082 102083 102084 102085 102098 102099
ip lan2 nat descriptor 299
description lan3 PRV/DHCP/226:
lan shutdown lan3
ip lan3 address dhcp
ip lan3 secure filter in 102003 102020 102021 102022 102023 102024 102025 102030 102032
ip lan3 secure filter out 102013 102020 102021 102022 102023 102024 102025 102026 102027 102099 dynamic 102080 102081 102082 102083 102084 102085 102098 102099
ip lan3 nat descriptor 300
pp select 1
 description pp PRV/PPPoE/0:livedoor
 pp keepalive interval 30 retry-interval=30 count=12
 pp always-on on
 pppoe use lan2
 pppoe auto disconnect off
 pp auth accept pap chap
 pp auth myname xxxxxxxxxxxxxxxxxxxxx 9934fc3a
 ppp lcp mru on 1454
 ppp ipcp ipaddress on
 ppp ipcp msext on
 ppp ccp type none
 ip pp secure filter in 200003 200020 200021 200022 200023 200024 200025 200030 200032 1 2
 ip pp secure filter out 200013 200020 200021 200022 200023 200024 200025 200026 200027 200099 dynamic 200080 200081 200082 200083 200084 200085 200098 200099
 ip pp nat descriptor 1000
 pp enable 1
pp select anonymous
 pp name "pptp server"
 pp bind tunnel1
 pp auth request mschap-v2
 pp auth username xxxxxxx xxxxxxxx
 ppp ipcp ipaddress on
 ppp ipcp msext on
 ip pp remote address pool dhcp
 ip pp mtu 1258
 pp enable anonymous
tunnel select 1
 tunnel encapsulation l2tp
 ipsec tunnel 1
  ipsec sa policy 1 1 esp aes-cbc sha-hmac
  ipsec ike keepalive log 1 off
  ipsec ike keepalive use 1 off
  ipsec ike nat-traversal 1 on
  ipsec ike pre-shared-key 1 text xxxxxxxx
  ipsec ike remote address 1 any
 l2tp tunnel auth off
 l2tp tunnel disconnect time 600
 l2tp keepalive use on
 ip tunnel tcp mss limit auto
 tunnel enable 1
ip filter 1 pass * 192.168.1.7 tcp * 22,www,https,domain
ip filter 2 pass * 192.168.1.7 udp * domain
ip filter 100000 reject * * udp,tcp 135 *
ip filter 100001 reject * * udp,tcp * 135
ip filter 100002 reject * * udp,tcp netbios_ns-netbios_dgm *
ip filter 100003 reject * * udp,tcp * netbios_ns-netbios_dgm
ip filter 100004 reject * * udp,tcp netbios_ssn *
ip filter 100005 reject * * udp,tcp * netbios_ssn
ip filter 100006 reject * * udp,tcp 445 *
ip filter 100007 reject * * udp,tcp * 445
ip filter 100099 pass * * * * *
ip filter 102000 reject 10.0.0.0/8 * * * *
ip filter 102001 reject 172.16.0.0/12 * * * *
ip filter 102002 reject 192.168.0.0/16 * * * *
ip filter 102003 reject 192.168.1.0/24 * * * *
ip filter 102010 reject * 10.0.0.0/8 * * *
ip filter 102011 reject * 172.16.0.0/12 * * *
ip filter 102012 reject * 192.168.0.0/16 * * *
ip filter 102013 reject * 192.168.1.0/24 * * *
ip filter 102020 reject * * udp,tcp 135 *
ip filter 102021 reject * * udp,tcp * 135
ip filter 102022 reject * * udp,tcp netbios_ns-netbios_ssn *
ip filter 102023 reject * * udp,tcp * netbios_ns-netbios_ssn
ip filter 102024 reject * * udp,tcp 445 *
ip filter 102025 reject * * udp,tcp * 445
ip filter 102026 restrict * * tcpfin * www,21,nntp
ip filter 102027 restrict * * tcprst * www,21,nntp
ip filter 102030 pass * 192.168.1.0/24 icmp * *
ip filter 102031 pass * 192.168.1.0/24 established * *
ip filter 102032 pass * 192.168.1.0/24 tcp * ident
ip filter 102033 pass * 192.168.1.0/24 tcp ftpdata *
ip filter 102034 pass * 192.168.1.0/24 tcp,udp * domain
ip filter 102035 pass * 192.168.1.0/24 udp domain *
ip filter 102036 pass * 192.168.1.0/24 udp * ntp
ip filter 102037 pass * 192.168.1.0/24 udp ntp *
ip filter 102099 pass * * * * *
ip filter 103000 pass * * tcp * 8000
ip filter 200000 reject 10.0.0.0/8 * * * *
ip filter 200001 reject 172.16.0.0/12 * * * *
ip filter 200002 reject 192.168.0.0/16 * * * *
ip filter 200003 reject 192.168.1.0/24 * * * *
ip filter 200010 reject * 10.0.0.0/8 * * *
ip filter 200011 reject * 172.16.0.0/12 * * *
ip filter 200012 reject * 192.168.0.0/16 * * *
ip filter 200013 reject * 192.168.1.0/24 * * *
ip filter 200020 reject * * udp,tcp 135 *
ip filter 200021 reject * * udp,tcp * 135
ip filter 200022 reject * * udp,tcp netbios_ns-netbios_ssn *
ip filter 200023 reject * * udp,tcp * netbios_ns-netbios_ssn
ip filter 200024 reject * * udp,tcp 445 *
ip filter 200025 reject * * udp,tcp * 445
ip filter 200026 restrict * * tcpfin * www,21,nntp
ip filter 200027 restrict * * tcprst * www,21,nntp
ip filter 200030 pass * 192.168.1.0/24 icmp * *
ip filter 200031 pass * 192.168.1.0/24 established * *
ip filter 200032 pass * 192.168.1.0/24 tcp * ident
ip filter 200034 pass * 192.168.1.0/24 tcp,udp * domain
ip filter 200035 pass * 192.168.1.0/24 udp domain *
ip filter 200036 pass * 192.168.1.0/24 udp * ntp
ip filter 200037 pass * 192.168.1.0/24 udp ntp *
ip filter 200099 pass * * * * *
ip filter 500000 restrict * * * * *
ip filter dynamic 102080 * * ftp
ip filter dynamic 102081 * * domain
ip filter dynamic 102082 * * www
ip filter dynamic 102083 * * smtp
ip filter dynamic 102084 * * pop3
ip filter dynamic 102085 * * submission
ip filter dynamic 102098 * * tcp
ip filter dynamic 102099 * * udp
ip filter dynamic 200080 * * ftp
ip filter dynamic 200081 * * domain
ip filter dynamic 200082 * * www
ip filter dynamic 200083 * * smtp
ip filter dynamic 200084 * * pop3
ip filter dynamic 200085 * * submission
ip filter dynamic 200098 * * tcp
ip filter dynamic 200099 * * udp
nat descriptor type 299 masquerade
nat descriptor address outer 299 primary
nat descriptor masquerade static 299 1 192.168.1.7 tcp 22
nat descriptor masquerade static 299 2 192.168.1.7 tcp https
nat descriptor masquerade static 299 3 192.168.1.7 tcp domain
nat descriptor masquerade static 299 4 192.168.1.7 udp domain
nat descriptor masquerade static 299 5 192.168.1.7 tcp www
nat descriptor type 300 masquerade
nat descriptor address outer 300 primary
nat descriptor type 1000 masquerade
nat descriptor masquerade static 1000 1 192.168.1.7 tcp www
nat descriptor masquerade static 1000 2 192.168.1.7 udp domain
nat descriptor masquerade static 1000 3 192.168.1.7 tcp domain
nat descriptor masquerade static 1000 4 192.168.1.7 tcp 22
nat descriptor masquerade static 1000 5 192.168.1.7 tcp https
ipsec transport 1 1 udp 1701
syslog debug on
dhcp service server
dhcp server rfc2131 compliant except remain-silent
dhcp scope 1 192.168.1.100-192.168.1.254/24
dns server pp 1
dns server dhcp lan3
dns server select 500001 pp 1 any . restrict pp 1
dns server select 500227 dhcp lan3 any .
dns private address spoof on
snmp sysname yamaha-rtx1200-00a0de68900c
schedule at 1 */* 05:00:00 * ntpdate ntp.sfc.keio.ac.jp syslog
httpd host lan1
statistics cpu on
statistics memory on
statistics traffic on
#

HULU見た感じ。

結果

スピードテストの結果です。
- http://www.musen-lan.com/speed/
- フレッツマンション100Mbpsなので、そこそこ。
- ISPはVectant。
Beforeを取り忘れたから何とも言えないのですが。。。

------ BNRスピードテスト (ダウンロード速度) ------
測定サイト： http://www.musen-lan.com/speed/ Ver5.6001
測定日時： 2015/12/21 00:53:26
回線/ISP/地域：
--------------------------------------------------
1.NTTPC(WebARENA)1： 97.20Mbps (12.15MB/sec)
2.NTTPC(WebARENA)2： 98.65Mbps (12.33MB/sec)
推定転送速度： 98.65Mbps (12.33MB/sec)

今後

拠点間VPN
メイン回線が落ちたときの予備回線（SoracomのSIMをUSBで使う）
MacなどからL2TPログイン
自宅の部屋間の埋設してあるLANがCAT5っぽくて、オートネゴシエーションが100-fdxとして認識されてしまうこと。
- 無理矢理1000-fdxにしたら、接続出来なくなった。。。 → 壁からスイッチまでのケーブルがCAT5だったので、CAT6にしたら、1000-fdxになった。

追記

現時点で246日連続稼働中。とても安定している。

後継機

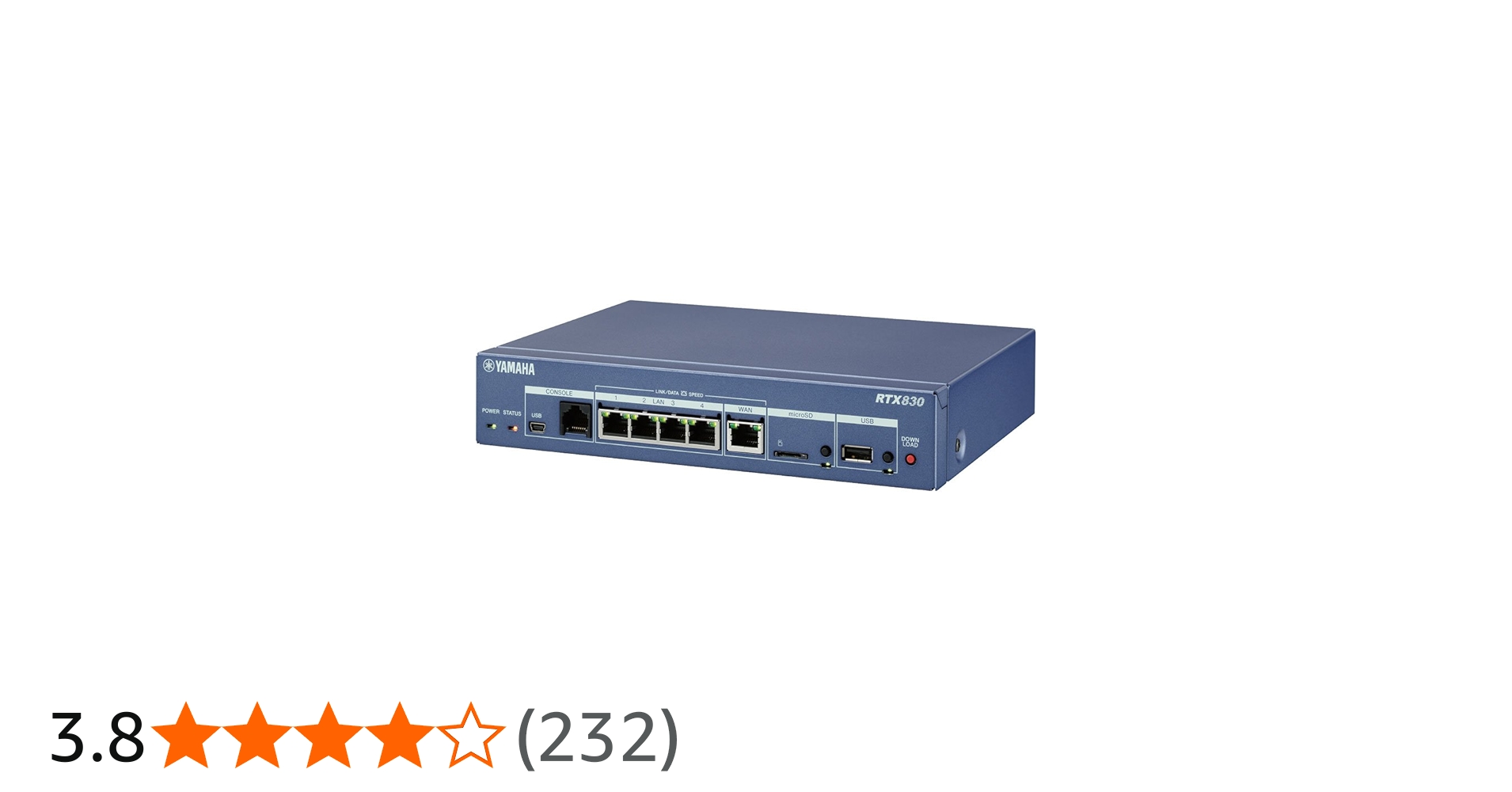

RTX1200はすでに販売停止されているので後継機を買うのが良いです。同程度の性能ならば RTX830あたりで良いかと思います。RTX

https://amzn.to/3otlTKk

サポートや保証が不要であればRTX1210の中古も狙い目かと思います。絶対的な金額は安くはありませんが、コスパは良いです。しかし、故障したときが困ります。。。

https://amzn.to/3GAhYl9

Comments

matsubokkuri より:

2017年2月1日 12:31 PM

1年間運用してみて、1回だけ不安定になり、ルータにログインできなくなったので、電源切って再起動をしたら直った。

返信
matsubokkuri より:

2018年3月20日 11:48 AM

`ip filter 2 pass * 192.168.1.7 udp * domain`
を
`ip filter 2 pass * 192.168.1.7 udp * domain,ntp`
にした方が良い。いろいろなホストがNTPサーバに同期しに行こうとしているけど、返りがUDPの123番なので入ってこれていなくて、rejectされてしまうので。

返信
